Laufwege von Hand und mit Schablonen auf größere Bodenflächen zu übertragen, kann aufwendig werden. Für die Schmid Bodenbeläge GmbH hat 3DM diese Aufgabe mit Vermessung, Datenprüfung und einem Baustellen-Druckroboter automatisiert umgesetzt.

Kunde
Schmid Bodenbeläge GmbH
Aufgabe
Laufwege markieren
Vorbereitung
Bestand vermessen und Daten prüfen
Ergebnis
Gedruckte Laufwegkonturen

Eine Alternative zur manuellen Markierung auf der Baustelle

Die Laufwege sollten ursprünglich manuell mit Schablonen auf den Boden übertragen werden. Gerade bei längeren und geschwungenen Verläufen müssen die einzelnen Konturen mit entsprechender Genauigkeit zueinander ausgerichtet werden.

Statt die Markierung Abschnitt für Abschnitt aufzubringen, verband 3DM die Vermessung des Bestands mit einer digitalen Baustellenvorbereitung und dem anschließenden robotergestützten Layoutdruck.

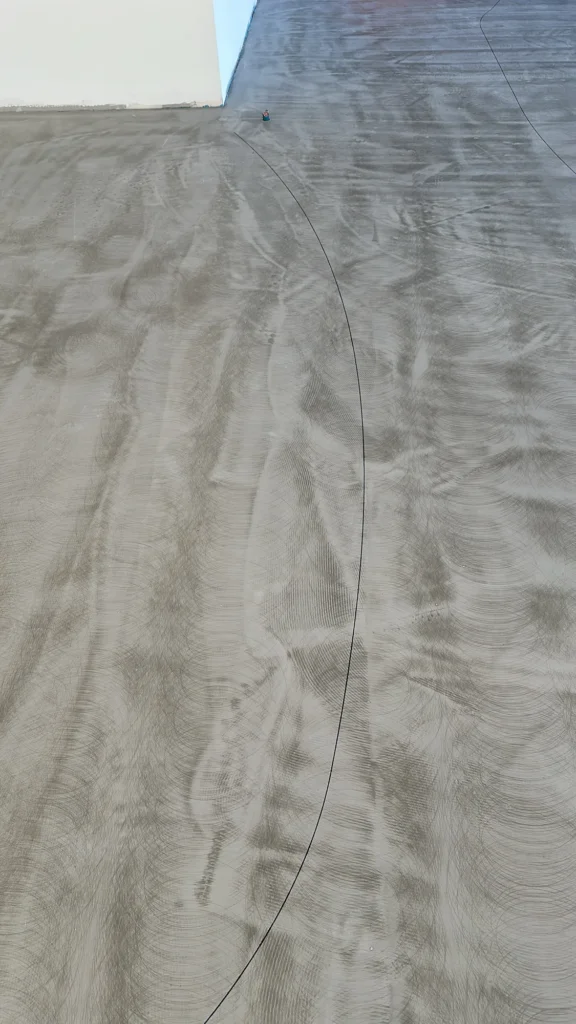

Gebogene Laufwegmarkierungen auf dem Boden

Erst vermessen, dann mit HP SitePrint drucken

Bevor der mobile Roboter die vorgesehenen Konturen auf den Boden übertragen konnte, wurde zunächst der Bestand vermessen. Anschließend prüfte 3DM die vorhandenen Daten und bereitete sie für die Übertragung auf die tatsächliche Fläche vor.

So entsteht bereits vor der Markierung die Verbindung zwischen digitalem Layout und Baustellenboden.

Zu sehen ist eine helle Boden- oder Plattenfläche mit mehreren dünnen Linien, blauen Markierungen und gedruckten Beschriftungen wie „KANTE Unterzug“ und „DECKENKANTE“. Rechts liegt ein rotes Rechteck mit der Zahl „Ø13“, Personen oder Geräte sind nicht sichtbar.

Der Druckroboter überträgt das Layout direkt auf den Boden

Nach der Vorbereitung wurden die Laufwege mit HP SitePrint direkt auf die Fläche übertragen. Aus den geprüften digitalen Daten entstanden sichtbare Konturen genau dort, wo im weiteren Bauprozess gearbeitet werden sollte.

HP SitePrint übernimmt damit eine Aufgabe, für die ansonsten Schablonen, einzelne Messpunkte und mehrere manuelle Arbeitsschritte erforderlich sein können.

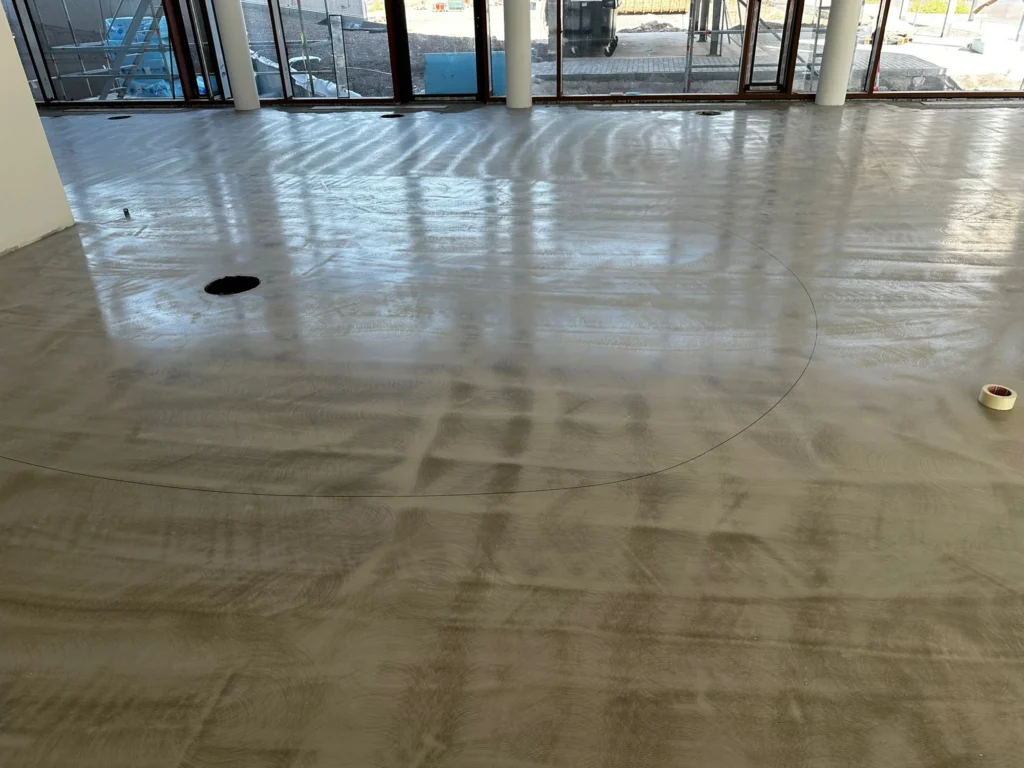

Übersicht der bearbeiteten Bodenfläche bei Schmid

Mehr als nur Grundrisse auf den Baustellenboden übertragen

Baustellen-Druckroboter werden im Baugewerbe häufig mit der Übertragung von Grundrissen verbunden. Wandverläufe, Achsen oder andere Planinformationen können dabei direkt auf dem Boden einer Baustelle sichtbar gemacht werden.

Das Projekt für Schmid Bodenbeläge zeigt einen weiteren Einsatzbereich in der Baubranche. Hier übetrug der Roboter keine klassischen Grundrisse, sondern die Konturen geplanter Laufwege. Das Prinzip bleibt gleich: Ein digitales Layout wird auf die reale Fläche übertragen und steht dort unmittelbar für die weitere Ausführung zur Verfügung.

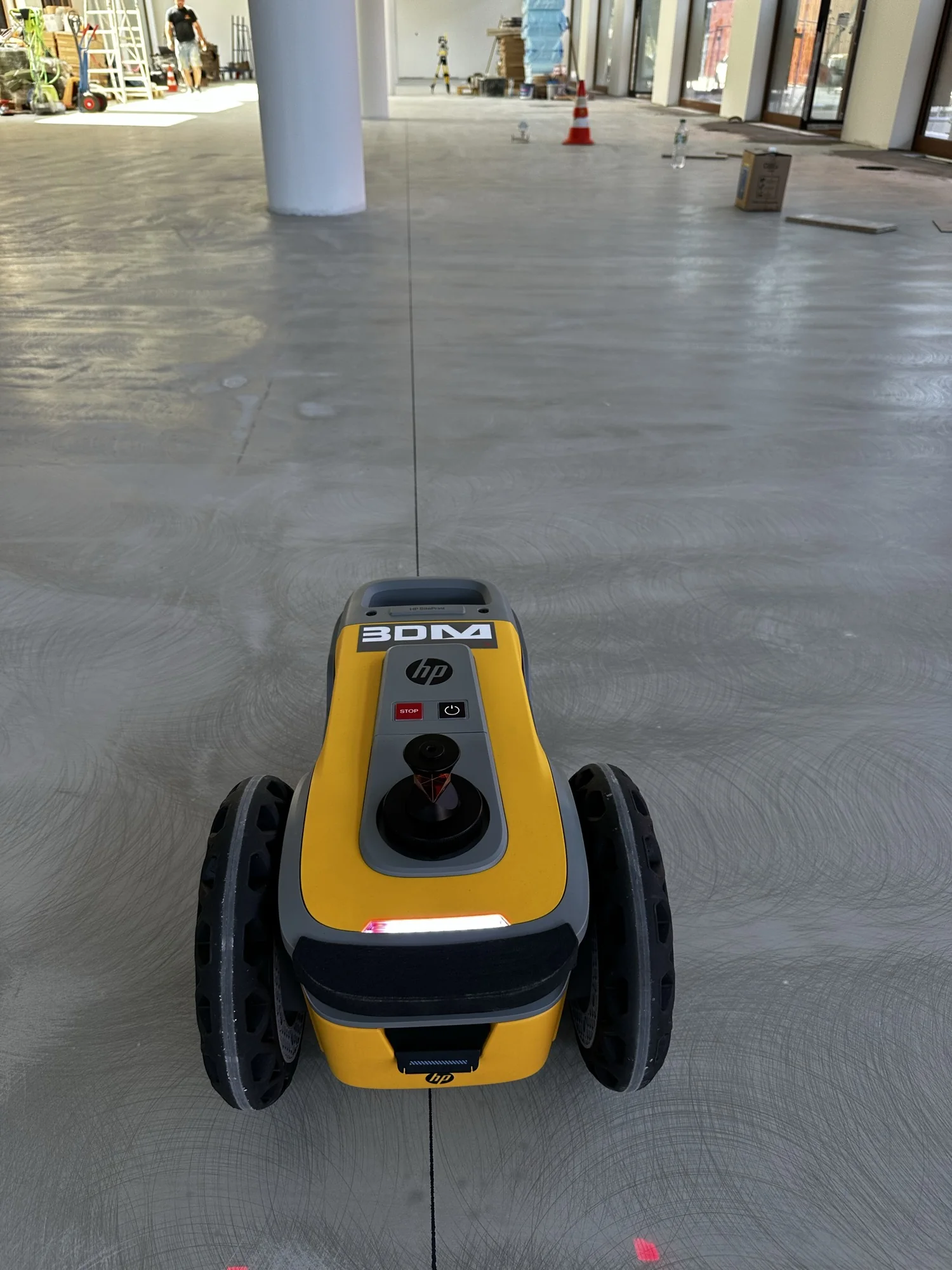

Ein kompakter gelb-grauer Roboter mit großen Rädern steht auf einem hellen Betonboden. Rote Lichtpunkte und schwarze Linien sind auf dem Boden sichtbar; eine Tätigkeit des Roboters ist nicht feststellbar.

Gedruckte Linien als Grundlage für die nächsten Arbeiten

Die aufgebrachten Konturen machten den vollständigen Verlauf der Laufwege sichtbar. Für die anschließende Bearbeitung und die beteiligten Gewerke stand damit eine durchgehende Orientierung zur Verfügung.

Vermessung, Datenprüfung und Druck greifen ineinander. Der Layoutprozess beginnt nicht erst beim Markieren, sondern bereits mit der Vorbereitung und Prüfung der Informationen. So lassen sich geplante Positionen vor der weiteren Ausführung eindeutig auf der Fläche darstellen und mögliche Nacharbeiten vermeiden.

Baustellen-Druckroboter für individuelle Layouts einsetzen

HP SitePrint kann nicht nur Grundrisse direkt auf den Boden drucken. Das Projekt für Schmid Bodenbeläge zeigt, dass sich auch individuelle Konturen und geplante Laufwege auf einer Fläche markieren lassen.

Welche Vorbereitung erforderlich ist, hängt vom Bestand, den Planungsdaten und dem gewünschten Ergebnis ab. 3DM prüft deshalb zunächst die Ausgangssituation und stimmt darauf Vermessung, Datenaufbereitung und automatisierten Layoutdruck ab.
