Beim Bauvorhaben der Asholt Möller Orthopädie in Haltern am See hat 3DM gemeinsam mit der Baumeister Group den Praxisgrundriss vom digitalen Plan auf den Betonboden übertragen. Der Layoutdruck setzte bereits in einer frühen Bauphase an.
- Projekt
- Asholt Möller Orthopädie
- Ort
- Haltern am See
- Zusammenarbeit
- 3DM und Baumeister Group
- Leistung
- Praxisgrundriss im Maßstab 1:1
Layoutdruck in Haltern im Film

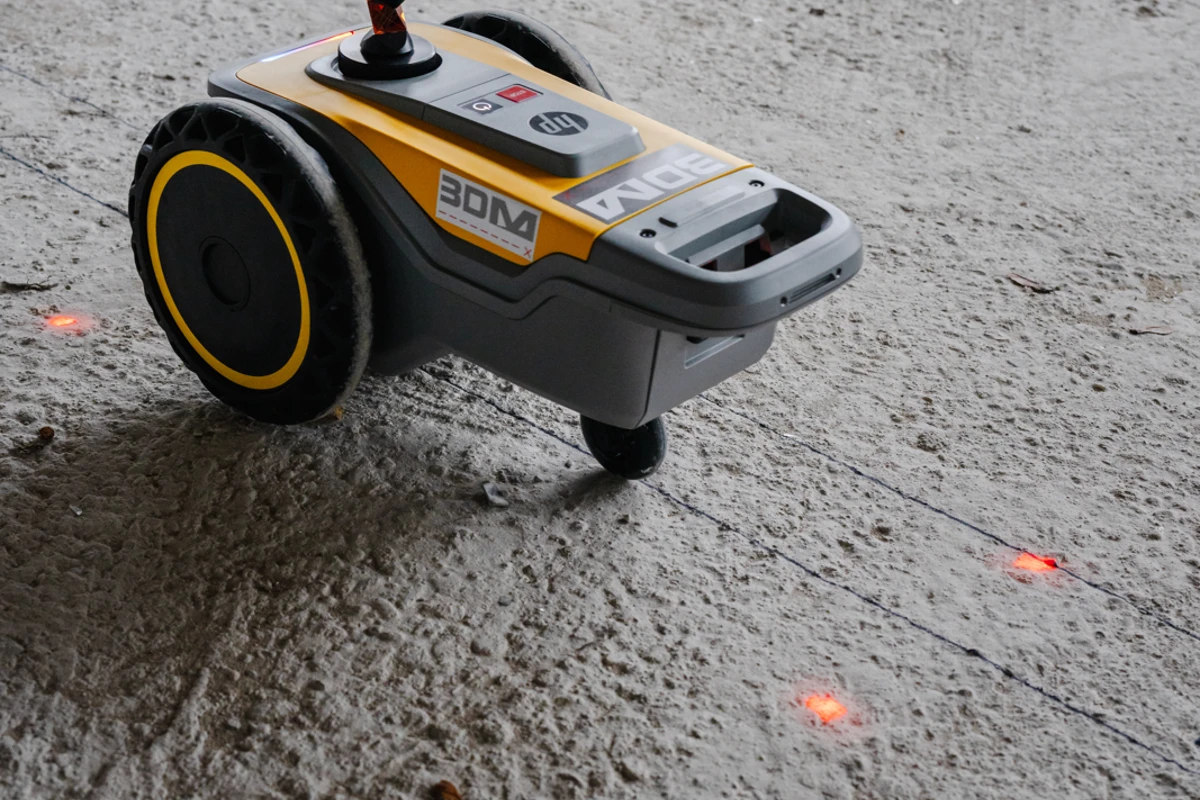

Der Einblick zeigt den Einsatz von HP SitePrint beim Praxisprojekt in Haltern am See: vom digitalen Grundriss zu den Markierungen auf dem Baustellenboden.
Planung direkt am Ausführungsort

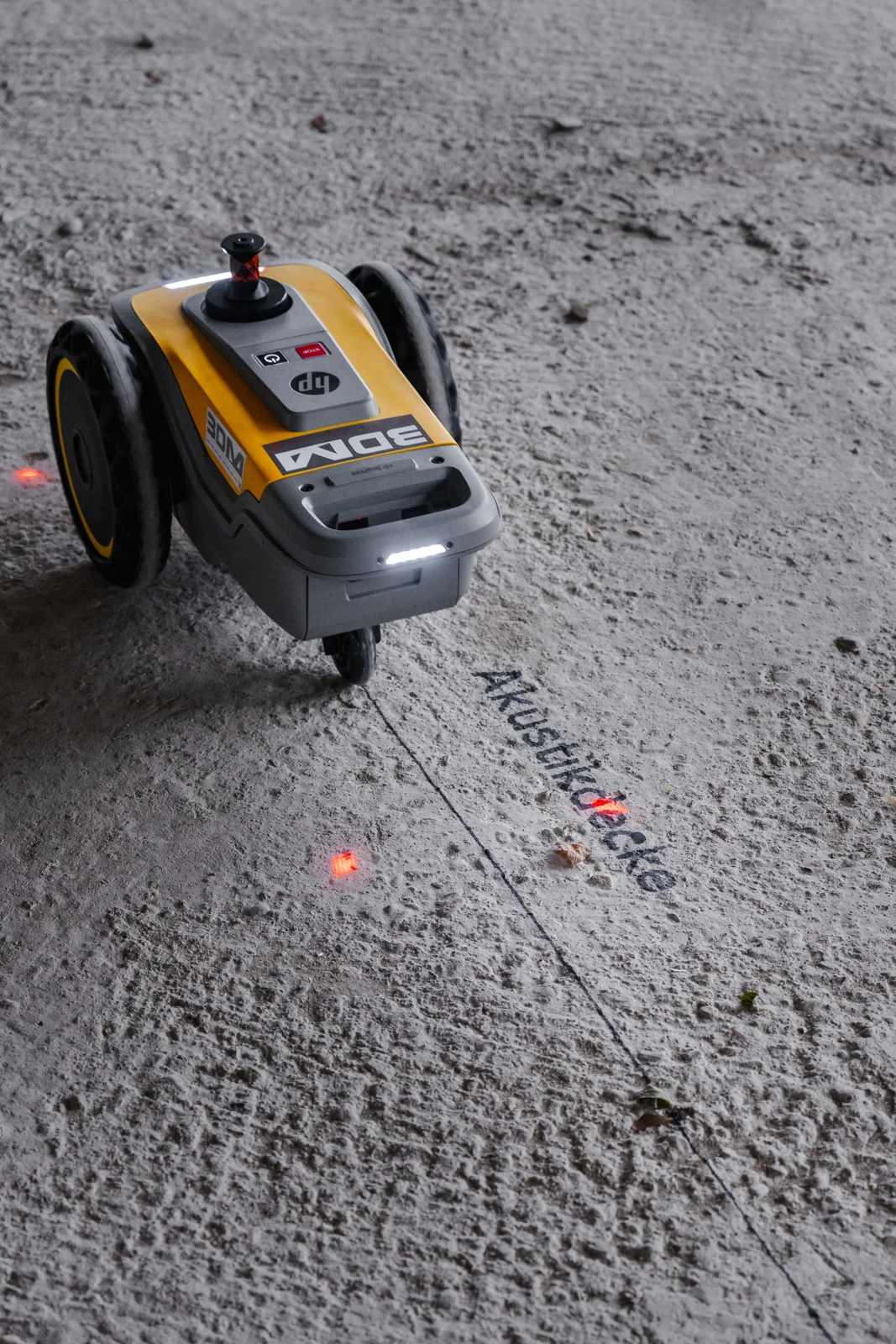

Der gesamte Praxisgrundriss wurde mit HP SitePrint im Maßstab 1:1 auf die Bodenfläche übertragen. Die Beteiligten konnten die vorgesehenen Positionen damit direkt im Raum ablesen, statt jeden Verlauf ausschließlich aus den Planunterlagen auf die Fläche übertragen zu müssen.

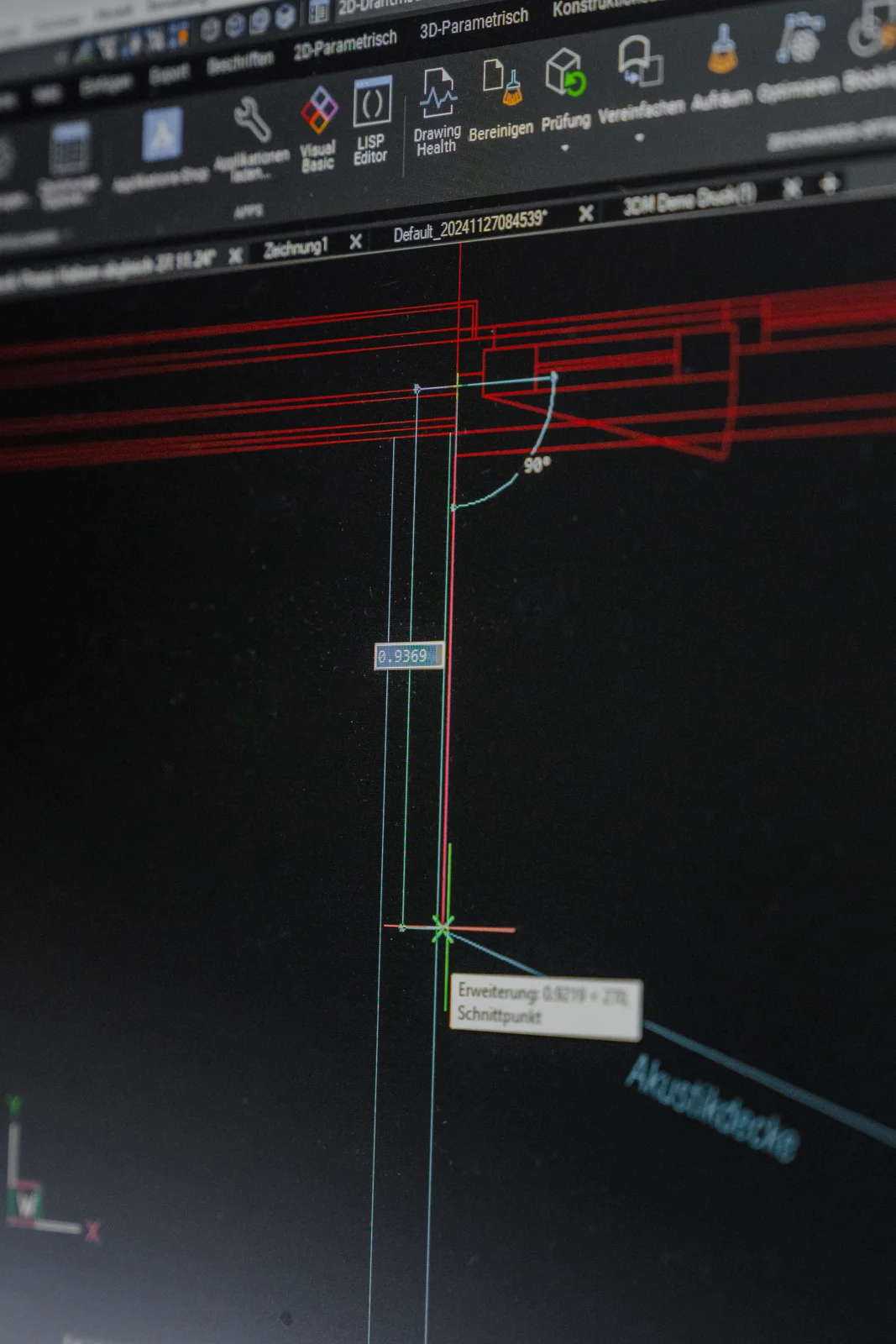

Die passenden Informationen für die Gewerke

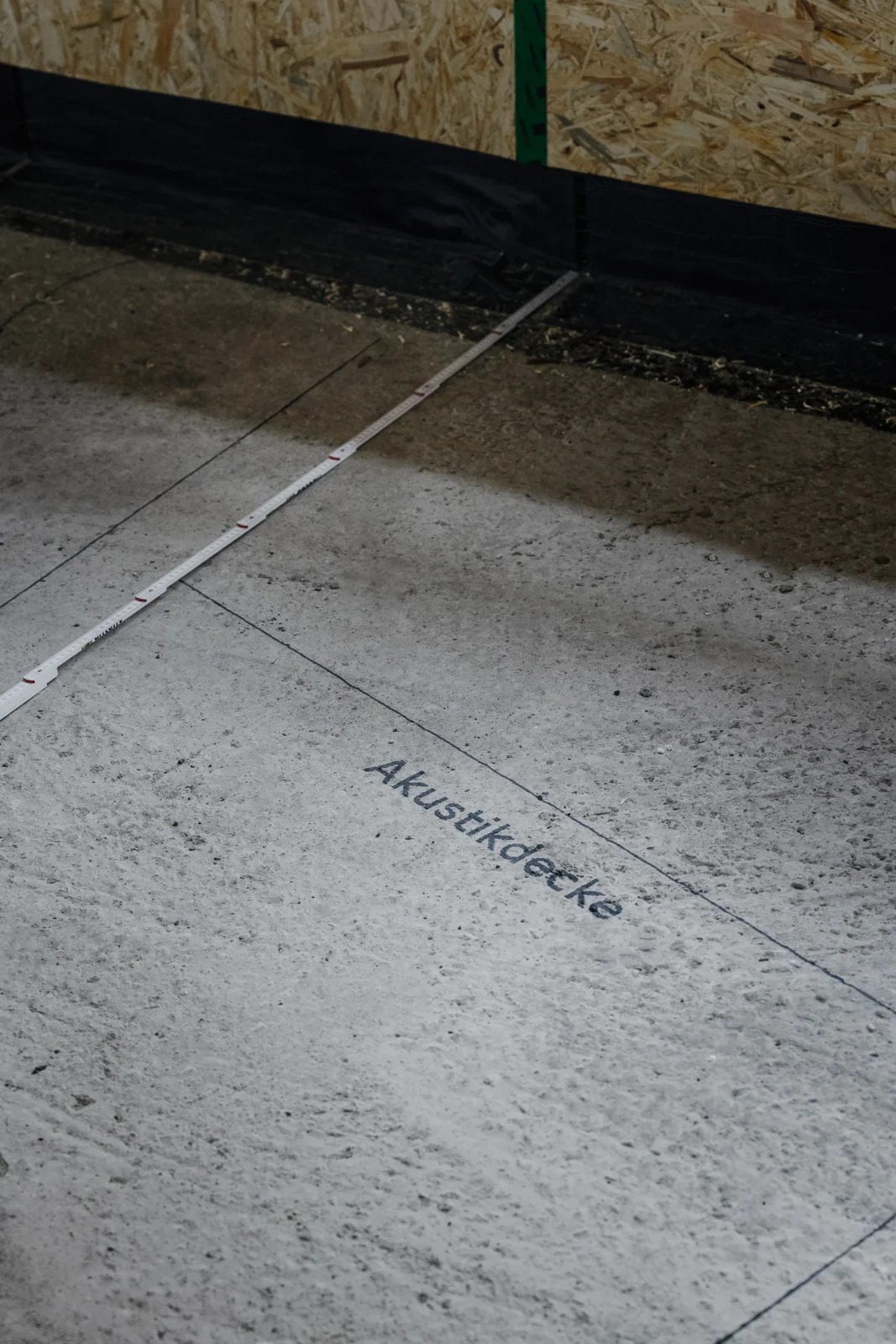

Zum druckbaren Inhalt gehören Wandverläufe, Positionen für Strom-, Wasser- und Heizungsinstallationen sowie Angaben zu Akustikdecken. Grundlage sind freigegebene Planinformationen mit eindeutigen Bezeichnungen.
Ein konkretes Projektergebnis

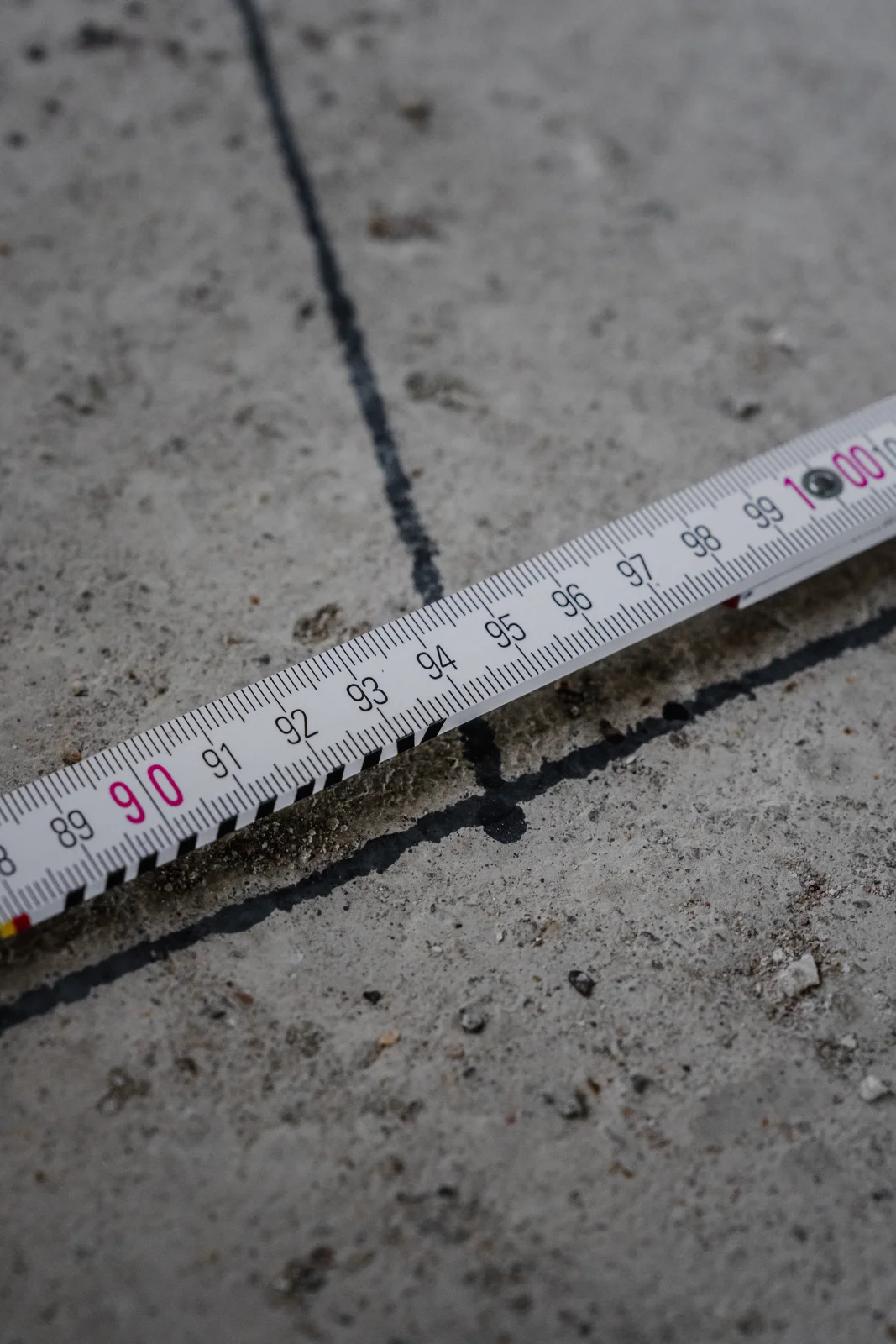

Für den beschriebenen Einsatz wurde eine Abweichung von 1–2 mm berichtet. Das ist eine Angabe zu diesem Projekt und keine allgemeine Genauigkeitsgarantie. Messaufbau, Vermessungsbezug, Untergrund und die Bedingungen vor Ort bleiben entscheidend.
Mehr Orientierung für die Ausführung
Die Markierungen unterstützten die Orientierung und Abstimmung auf der Baustelle. Sie reduzieren wiederkehrende Übertragungsarbeiten; erforderliche Kontrollen und gewerkespezifische Messungen bleiben Teil der fachgerechten Ausführung. So verbindet 3DM digitale Planung mit Informationen, die die Beteiligten unmittelbar vor Ort nutzen können.
