HP SitePrintLayoutdruck für
Wir drucken freigegebene Grundrisse, Installationsachsen und Montagepositionen direkt auf den Baustellenboden. Bauleitung und Gewerke sehen vor Ort, wo Wände, Türen, Einbauten und Anschlüsse geplant sind.

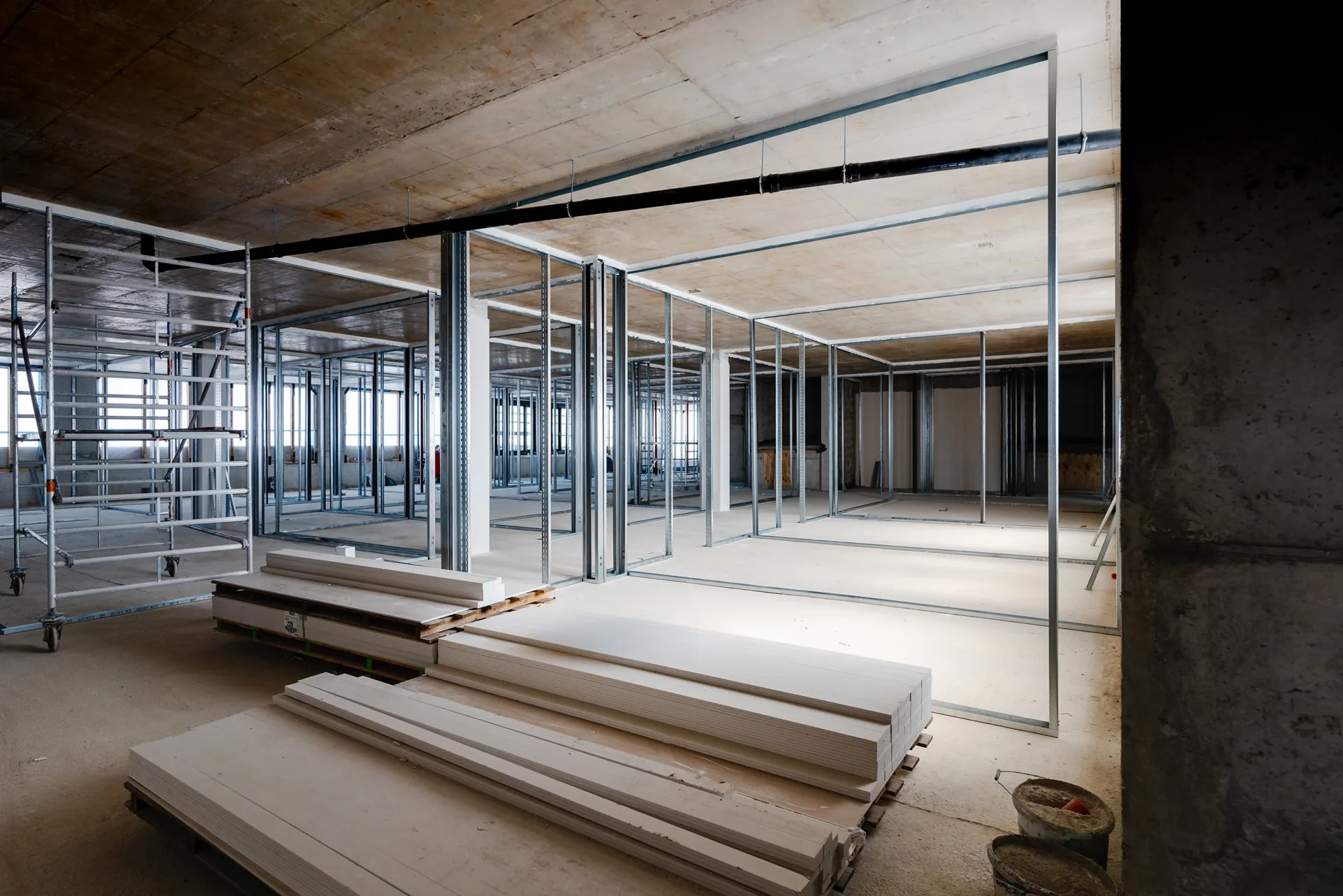

Einblick · Klinikum Achern
Vom digitalen Plan
auf den Baustellenboden
Die Aufnahmen zeigen gedruckte Wandverläufe, Bauteilbezeichnungen und Positionsmarkierungen sowie die Arbeit vor Ort.
Was wir für Sie auf den Boden drucken
- Trockenbauwände und Wandbezeichnungen für besondere Wandbeanspruchungsklassen
- Beschriftete Wanddurchbrüche
- Türpositionen und Drehrichtungen
- Sanitär- und Elektroinstallationen sowie Achsen von HT-Rohren
- Lampenpositionen auf dem Boden zur anschließenden Übertragung an die Decke
- Doppelbodenraster und Positionen der Stellfüße
- Abstell- und Bereitstellungsflächen
- Stützenpositionen und Stützachsen
- Maschinenaufstellpositionen
- Höhenangaben bis hin zu vollständigen Höhenrastern
- Montage- und Bohrpunkte
- Positionen für QR-Code-Bodenmarker zur Roboternavigation

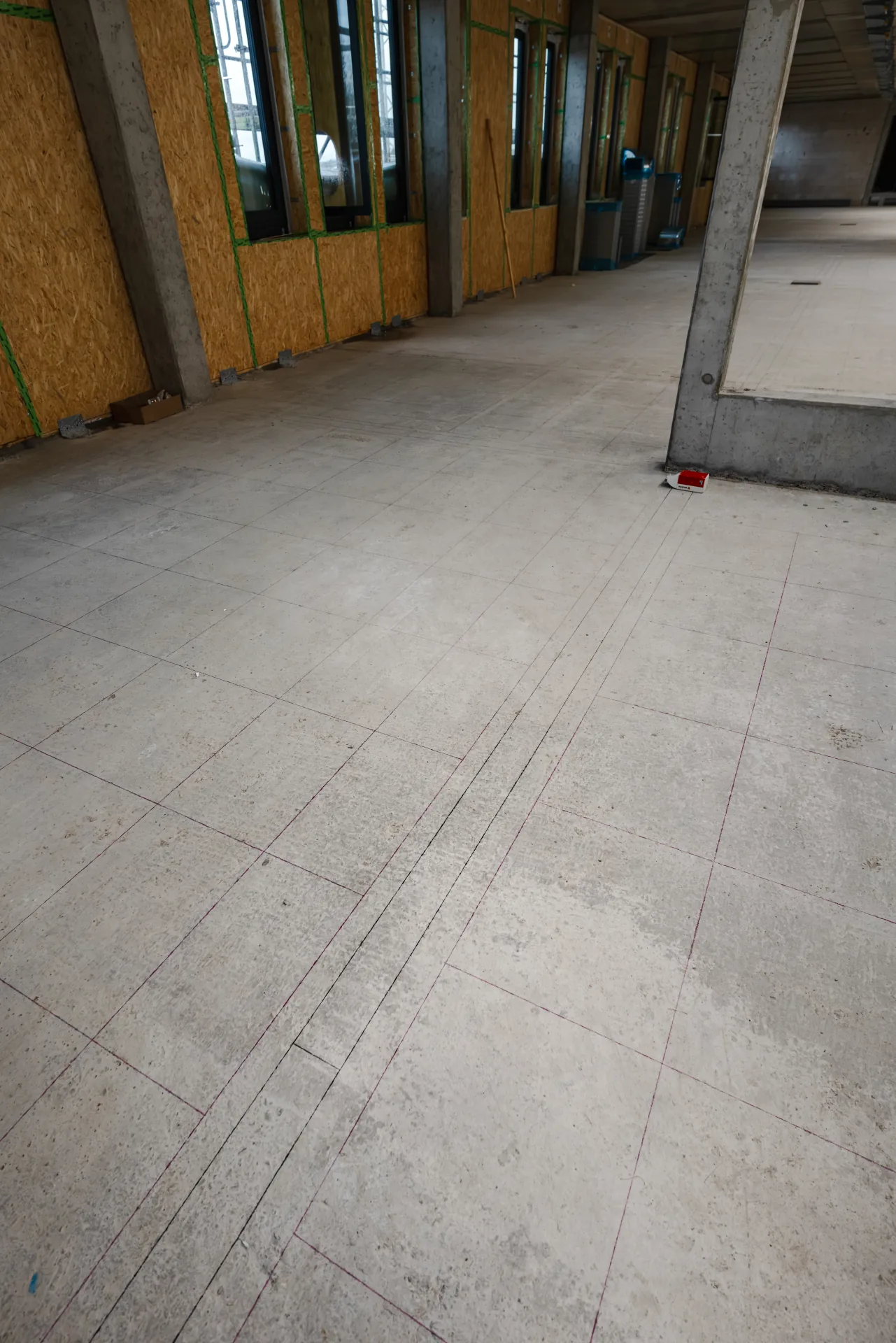

Praxisbeispiel · Schulprojekt
Layoutdruck im Schulprojekt
Bei einem Schulprojekt mit einem Umfang von rund 12.700 m² haben wir in knapp zehn Tagen die Grundrissinformationen mit dem Druckroboter aufgebracht – unter anderem Wandbezeichnungen, Sanitäranschlussachsen, beschriftete Durchbrüche und Türdrehrichtungen.
Damit standen Bauleitung und Gewerken die benötigten Bezeichnungen und Positionen direkt auf dem Baustellenboden zur Verfügung.
So läuft Ihr Layoutdruckauftrag ab
Unsere Leistung: Druckdaten aufbereiten, Vermessungsbezug herstellen, vor Ort drucken und kontrollieren. Vom Plan bis zur Markierung begleiten wir Ihren Layoutdruckauftrag.
Druckdaten vorbereiten
Wir prüfen die für den Druck benötigten Inhalte und bereiten sie für die Ausgabe vor. Dabei ordnen wir Linien, Texte und Positionen den zu druckenden Bereichen zu.
Vermessungsbezug herstellen
Vor Ort richten wir das Messsystem anhand der abgestimmten Bezugspunkte ein. Dadurch werden die Druckpositionen dem Projektkoordinatensystem zugeordnet.

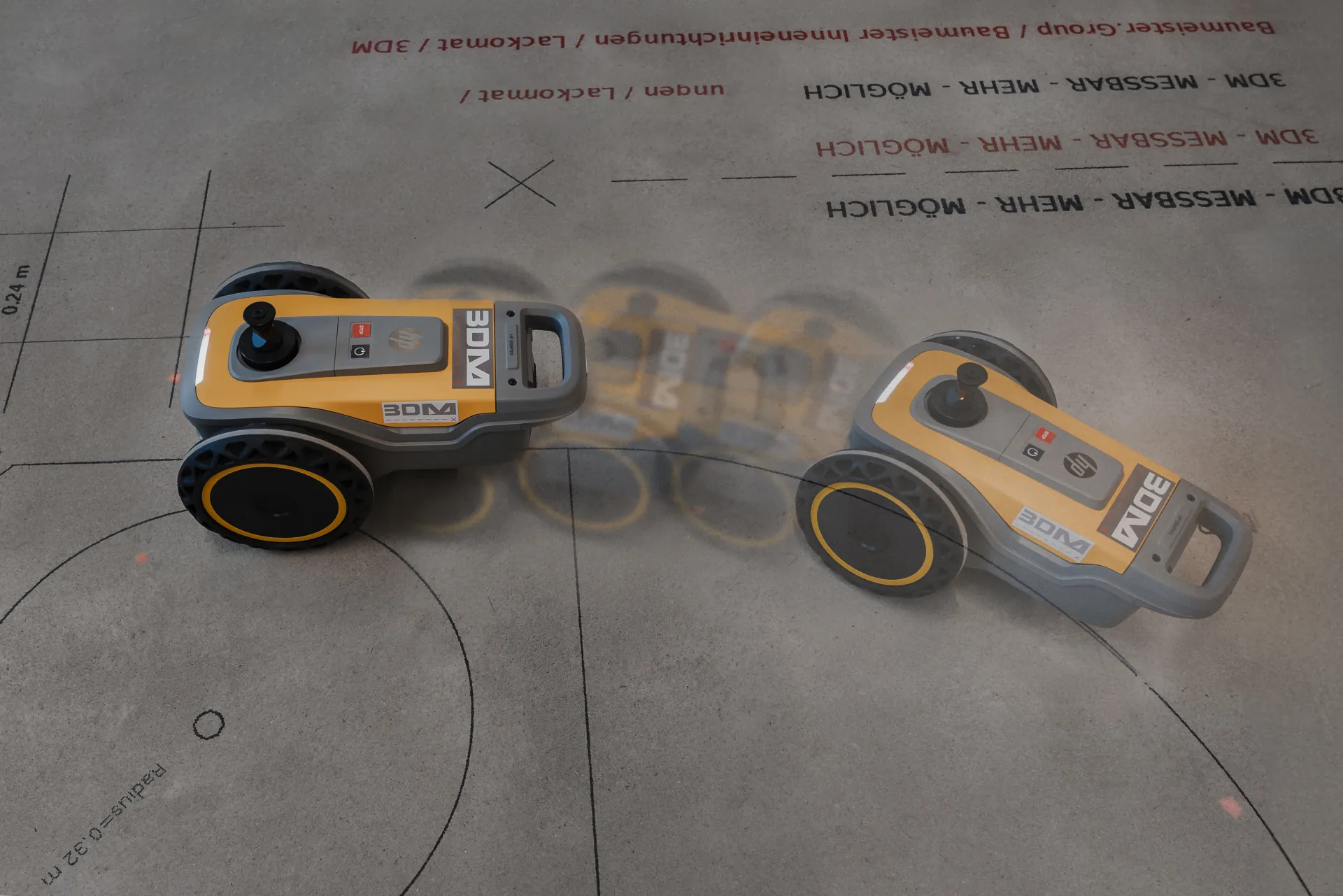

Drucken und kontrollieren
Wir bringen das Layout auf den Baustellenboden auf und kontrollieren die Markierungen. Die Markierungen stehen anschließend für Abstimmung und Ausführung zur Verfügung.

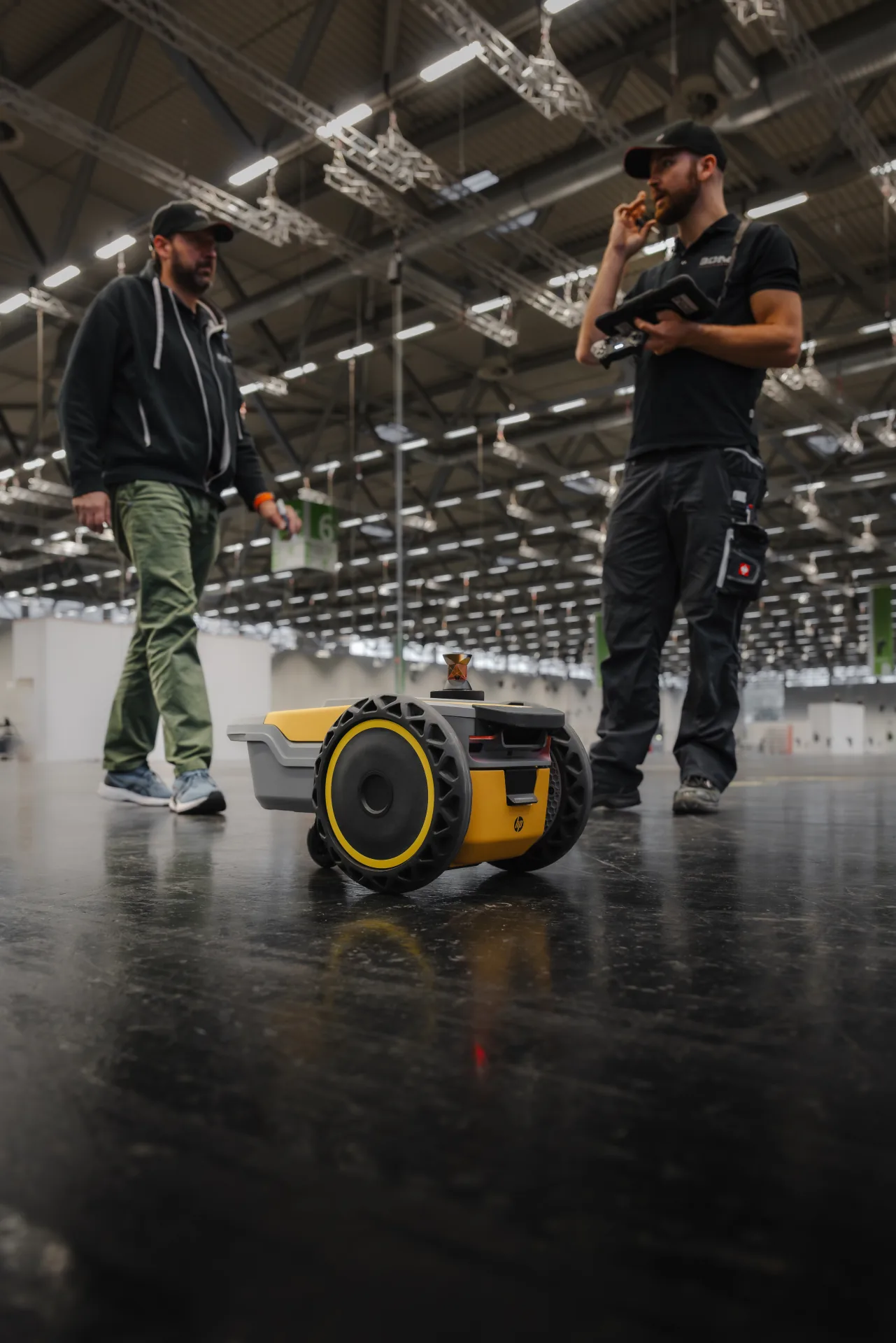

Vermessungsbezug und Vorbereitung vor Ort
Vom Einrichten des Messsystems bis zur Arbeit auf der Fläche: Der Einblick zeigt, wie die vorbereiteten Daten vor Ort nutzbar werden.
Vorbereitung und Voraussetzungen
Vor dem Einsatz klären wir den freigegebenen Planstand, Bezugspunkte, Druckinhalte und Kontrollen sowie Zugänglichkeit und Baustellenablauf. Tinte und Haltbarkeit müssen zur Oberfläche und Nutzung passen. Zusätzliche Bestandserfassung und Bohrrobotik legen wir im Leistungsumfang fest.
Was das Layout auf der Baustelle erleichtert
Der geplante Grundriss ist direkt im Raum sichtbar. Trockenbau, Elektro und TGA können ihre Positionen und Schnittstellen am gedruckten Layout abstimmen. Anschlüsse und mögliche Unstimmigkeiten werden früher erkennbar – bevor die Montage beginnt.
Weniger Maße von Hand übertragen
Wandbezeichnungen, Türpositionen und Installationsachsen stehen dort, wo sie gebraucht werden. Das unterstützt die Orientierung und reduziert die manuelle Übertragung einzelner Angaben aus dem Plan.
Schnittstellen gemeinsam abstimmen
Bauleitung, Trockenbau, Elektro und TGA können am gedruckten Layout erkennen, wie ihre Bauteile zusammenkommen. Mögliche Unstimmigkeiten lassen sich vor der Ausführung mit den zuständigen Planenden klären.
Wiederkehrende Positionen markieren
Bei vielen Stellfüßen, Stützen, Maschinen- oder Montagepositionen erleichtert ein beschriftetes Layout die Zuordnung. Die Kennzeichnungen helfen Montageteams, gleichartige Bauteile ihrer vorgesehenen Position zuzuordnen.

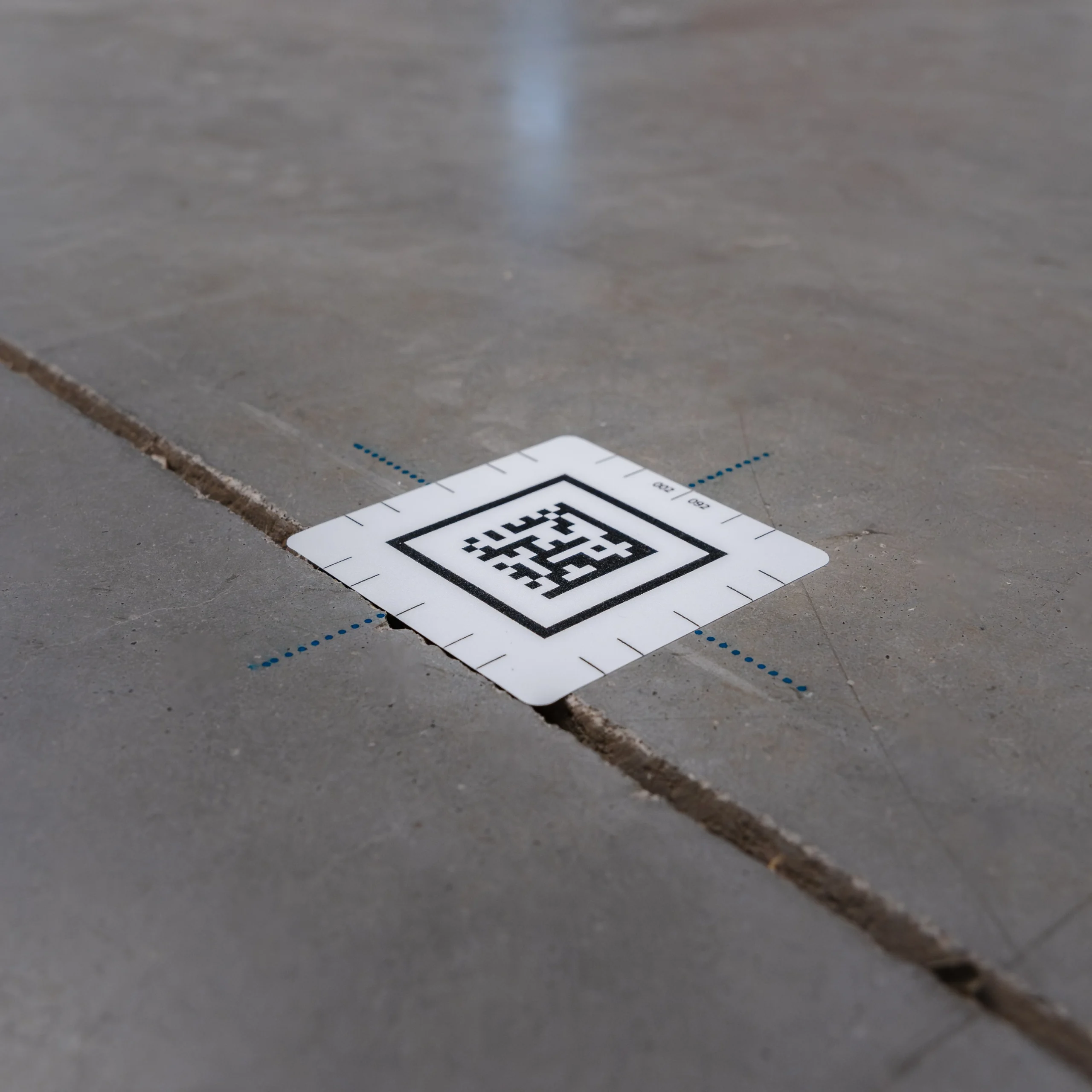

QR-Code-Positionen für mobile Roboter
Wir markieren die vorgesehenen Positionen für QR-Code-Bodenmarker. Das erleichtert die geordnete Platzierung der Navigationsmarker für mobile Roboter in Industrie und Intralogistik.

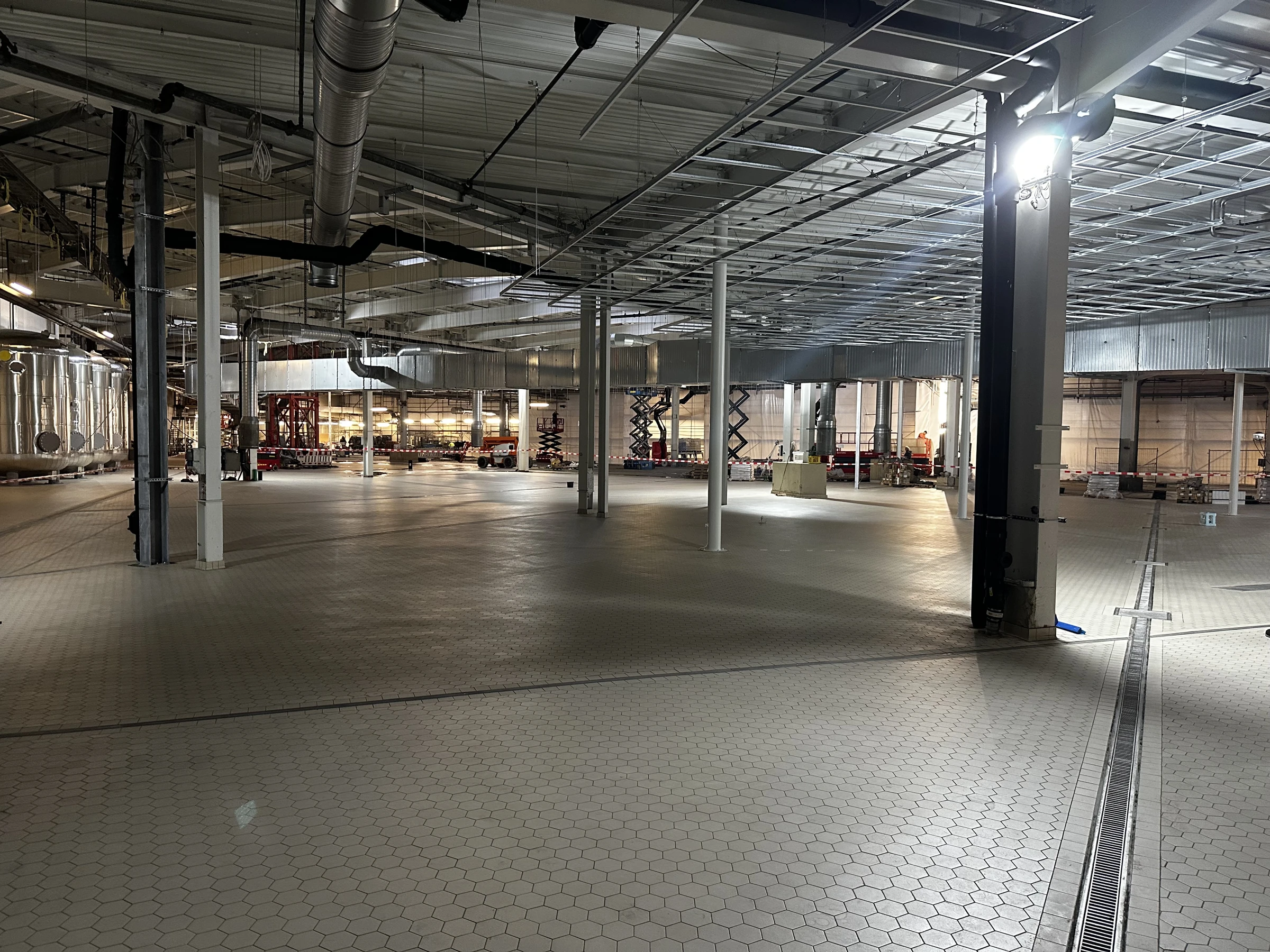

Maschinen und Anlagen zuordnen
Aufstellachsen, Umrisse und Bezeichnungen zeigen, wo Anlagenkomponenten vorgesehen sind. Montageteams können Positionen und Abstände direkt auf der Fläche abstimmen.
Regale und Befestigungen vorbereiten
Raster, Stützenpositionen und Bohrpunkte machen wiederkehrende Montageaufgaben übersichtlich. Beschriftungen erleichtern die Zuordnung der Bauteile und den anschließenden Einbau.
Wenn aktuelle Bestandsunterlagen fehlen
Mit einer 3D-Bestandserfassung dokumentieren wir die vorhandene Situation. Punktwolken, Bestandspläne, Schnitte oder CAD-Daten schaffen eine Grundlage für die weitere Planung.
Layoutdruck und weitere Leistungen verbinden
Vom erfassten Bestand über das gedruckte Layout bis zu digital festgelegten Befestigungsbohrungen: Wir verbinden Vermessung, Layoutdruck und Bohrrobotik zu einem abgestimmten Ablauf.
Fragen & Antworten
Welche Unterlagen benötigt 3DM?
Für eine Anfrage genügen Pläne oder CAD-Daten sowie Angaben zu Druckinhalten, Projektumfang, Standort und Termin.
Erstellt 3DM auch die Fachplanung?
Die Fachplanung ist nicht automatisch Teil des Layoutdrucks. Wir bereiten die Planinformationen für den Druck auf und übertragen sie auf den Baustellenboden.
Welche Genauigkeit wird erreicht?
Die Markierungsgenauigkeit hängt von Vermessungsbezug, Datenqualität, Messaufbau und Baustellenbedingungen ab. Anforderungen und Kontrollen legen wir für den konkreten Auftrag fest; Herstellerangaben sind keine pauschale Leistungszusage von 3DM.
Muss der Bestand vorher neu vermessen werden?
Nein. Entscheidend ist, ob die vorhandenen Unterlagen und Bezugspunkte für die Druckaufgabe ausreichen.
Wie werden die Kosten ermittelt?
Maßgeblich sind Druckfläche, Inhalt und Umfang der Markierungen, Qualität der Daten, Aufbereitung, Zugänglichkeit, Standort und vereinbarte Kontrollen. Auf dieser Grundlage erstellen wir Ihr Angebot.
Layoutdruck für Ihr Projekt anfragen
Senden Sie uns Ihre Pläne sowie Angaben zu Druckinhalt, Projektumfang, Standort und Termin. Wir besprechen mit Ihnen die Umsetzung und erstellen ein passendes Angebot.
